Купить рулонные ворота из стальных профилей (взломоустойчивые) rh117, rhs117p с вальным электроприводом в Ульяновске от производителя DoorHan

Взломоустойчивые рулонные ворота DoorHan-Ульяновск изготовлены из стальных профилей RH117 и RHS117P и укомплектованы вальным электроприводом.

Полотно перекрывает проемы площадью до 50м2.

Рольворота рассчитаны на более 18 000 циклов открывания.

Прочная конструкция пожаробезопасна (класс К0) и стойка к взлому (класс Р4-Р5).

Эти рулонные ворота готовы к монтажу в проемы шириной до 11,8м.

Рулонные ворота Дорхан обеспечат надежную защиту от проникновения на промышленные объекты, в гаражи в Ульяновске и области.

Изделие доступно с перфорированным, сплошным, комбинированным полотном.

Рассчитать цену

Рулонные ворота из стальных профилей (взломоустойчивые) rh117, rhs117p с вальным электроприводом,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

2 000–6 300

Ширина проема, мм

2 000–11 800

Притолока, мм

От 650

Пристенки, мм

От 500

Максимальная площадь полотна, м²

До 50

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Оцинкованный

Дополнительная

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами

Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника

Сигнальная светодиодная лампа с антенной LAMP-PRO

Кольцо стопорное RN30, RN40, RN55
Консоль SR425, SR650
Суппорт с подшипником BS30, BS40, BS55
Капсула регулируемая KPU10230, KPU159, KPU273-55
Вал RV102, RV159m, RV273m-55
Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
Кронштейн крепления привода SR200
Направляющий профиль RG95S
Заглушка PB14
Замок боковой SLE117
Профиль (полотно) RHS117, RHS117P
Профиль концевой RA120E
Привод вальный
Уплотнитель нижний UP4, UP6
Уплотнитель боковой UP5

Параметры замера для накладного монтажа:
H – высота проема (max), мм;
B – ширина проема (max), мм;
h – высота притолоки (min), мм; b1 и b2 – правое и левое боковые расстояния (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

PDF

Инструкция по монтажу Рулонные ворота из стальных профилей (взломоустойчивые) rh117, rhs117p с вальным электроприводом

PDF

Таблица размеров

Наименование

Значение

Высота проема, мм

2 000–6 300

Ширина проема, мм

2 000–11 800

Притолока, мм

От 650

Пристенки, мм

От 500

Максимальная площадь полотна, м²

До 50

Цвета

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Оцинкованный

Комплектация

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника

Сигнальная светодиодная лампа с антенной LAMP-PRO

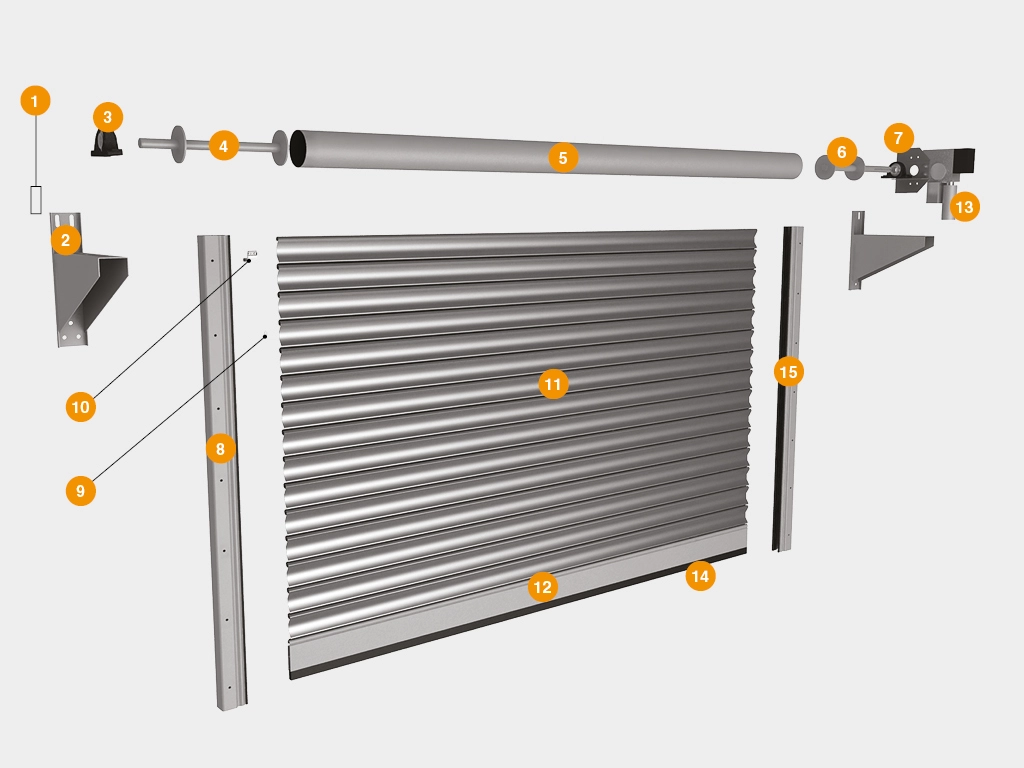

Конструкция

Кольцо стопорное RN30, RN40, RN55
Консоль SR425, SR650
Суппорт с подшипником BS30, BS40, BS55
Капсула регулируемая KPU10230, KPU159, KPU273-55
Вал RV102, RV159m, RV273m-55
Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
Кронштейн крепления привода SR200
Направляющий профиль RG95S
Заглушка PB14
Замок боковой SLE117
Профиль (полотно) RHS117, RHS117P
Профиль концевой RA120E
Привод вальный
Уплотнитель нижний UP4, UP6
Уплотнитель боковой UP5

Подготовка объекта

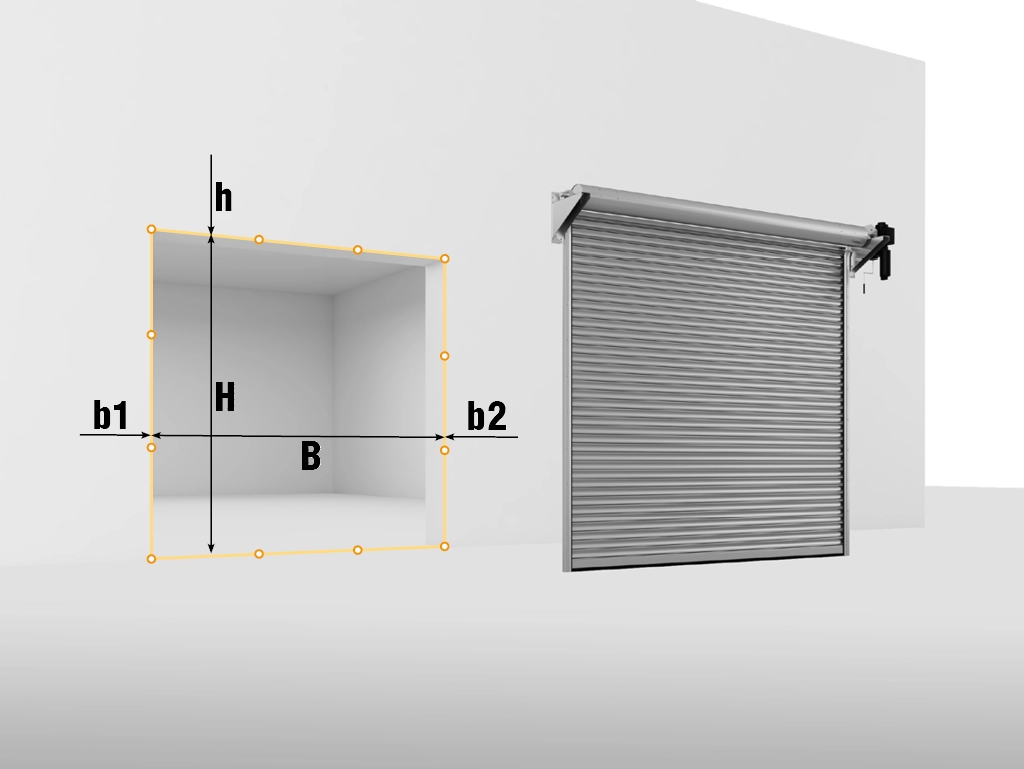

Параметры замера для накладного монтажа:
H – высота проема (max), мм;
B – ширина проема (max), мм;
h – высота притолоки (min), мм; b1 и b2 – правое и левое боковые расстояния (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Монтаж

PDF

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

Скачать инструкцию
